Система автоматического контроля состояния фильТРОВ (БКФ)

ИСТОРИЯ создания устройства

В «малярке» (окрасочно-сушильных камерах) нет мелочей.

Состояние фильтров приточно-вытяжной вентиляции в покрасочных камерах определяет ее эффективность и влияет на качество получаемых покрытий. Постоянный контроль, своевременная замена фильтров – это необходимое условие достижения результата с одной стороны и актуальная проблема, требующая решения, с другой.

Как определить пригодность Воздушных фильтров к эксплуатации?

Когда следует заменить фильтры?

Предлагаем надежное и недорогое решение.

Блок контроля фильтра (БКФ) –  устройство автоматического оповещения: простое, компактное и доступное. Его задача определена наименованием – сообщить оператору или специалисту о критичном состоянии фильтра и его необходимой замене.

Блок контроля фильтра
ООО "ПКМ-техно"

Прибор работает в автоматическом режиме, контролируя состояние фильтра по заданному перепаду давления. Численное значение перепада устанавливается вручную, исходя из типа фильтра, его аэродинамических характеристик, начального сопротивления и пропускной способности.

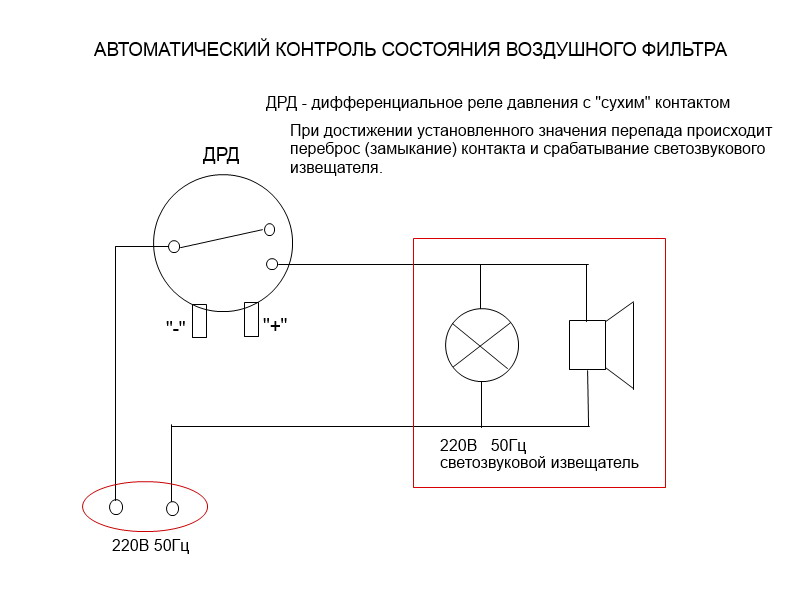

Перепад контролируется дифференциальным реле давления. По мере загрязнения фильтра, растет его аэродинамическое сопротивление воздушного потока и перепад давлений «до» и «после» фильтра. При достижении установленного значения, «сухой» контакт замыкает цепь светозвукового сигнального устройства. Подача сигнала – команда на замену фильтра.

Эксплуатация загрязненного фильтра недопустима, т.к. ведет к некорректной работе системы вентиляции со многими негативными последствиями, вплоть до выхода из строя покрасочного оборудования. Более подробно см. статью. Также этот тезис актуален и для восстановленного до нового состояния б/у покрасочного оборудования.

Оснащение фильтров БКФ повышает технологическую безопасность производства и значительно снижает «лишнюю» затратность.

Стоимость изделий вполне доступна любому потребителю и рассчитывается под конкретное применение. Цена «базового» комплекта составляет около 15 тыс. руб. Возможны любые нестандартные комплектации и исполнения. Рекомендуем всем производителям установить устройство БКФ, даже если Вы пользуетесь Антипылевым составом.

Монтаж и настройка не требуют особых временных затрат, в т.ч. остановки производства. Наши специалисты готовы проконсультировать Вас по всем вопросам, связанным с применением и приобретением БКФ, оказать услуги по разработке, изготовлению и монтажу различных средств малозатратного малярного производства (окрасочный комплекс).

назначение и состав

Блок контроля состояния фильтра, далее БКФ – электромеханическое устройство оповещения о загрязнении и необходимой замене воздушного фильтра.

В состав БКФ входят:

1) Секция А – секция локального размещения и подключения к техпроцессу, включает:

- дифреле давления;

- устройство визуального контроля численного значения текущего сопротивления фильтра (механическое, локальный напорометр, арматура подключения);

- трубка (d = 6 мм) – комплект.

2) Секция Б – секция оповещения, в качестве «выносной», для размещения в удобном для электрического подключения, визуального контакта и обслуживания месте, включает:

- корпус;

- световые индикаторы «ЗЕЛЕНЫЙ», «КРАСНЫЙ»;

- звуковой извещатель;

- монтажный провод.

Размещение и подключение

БКФ – устройство локального размещения, устанавливается по месту, подключается к процессу посредством трубок для воздуха (дифреле давления, напорометр).

Светозвуковой извещатель подключается к источнику электропитания.

Световая индикация, состояние:

«Зеленое свечение» - норма, фильтр исправен.

«Красное свечение» (зеленое гаснет) – не норма, фильтр подлежит замене.

Звуковое оповещение:

Срабатывание звукового сигнала происходит одновременно с красным световым сигналом.

ВНИМАНИЕ!!! Предусмотрено раздельное отключение звуковой сигнализации.

Аварийное состояние фильтра сопровождается красным световым сигналом, напоминающим о необходимости замены фильтра после отключения звукового сигнала.

Для удобства визуализации и обслуживания БКФ размещение светозвукового извещателя может быть реализовано в выносном блоке, рядом со шкафом управления либо в любом другом удобном для эксплуатации месте.

работа

Продуманная схема отслеживает исправность состояния фильтра по значению установленного перепада давлений и при его достижении происходит «переброс» сухого контакта с активацией работы светозвукового извещателя. Даже после отключения звукового сигнала вручную, остается включенным красный световой сигнал для напоминания. Также Вы можете контролировать величину воздушного потока при помощи интегрированного в схему цифрового напорометра.

Информация по типам фильтров:

- Карманные, кассетные, компактные, картонные лабиринтные – читайте здесь;

- Потолочные, напольные, предварительные – читайте тут;

- Типы фильтров и их применение – посмотрите по ссылке.
